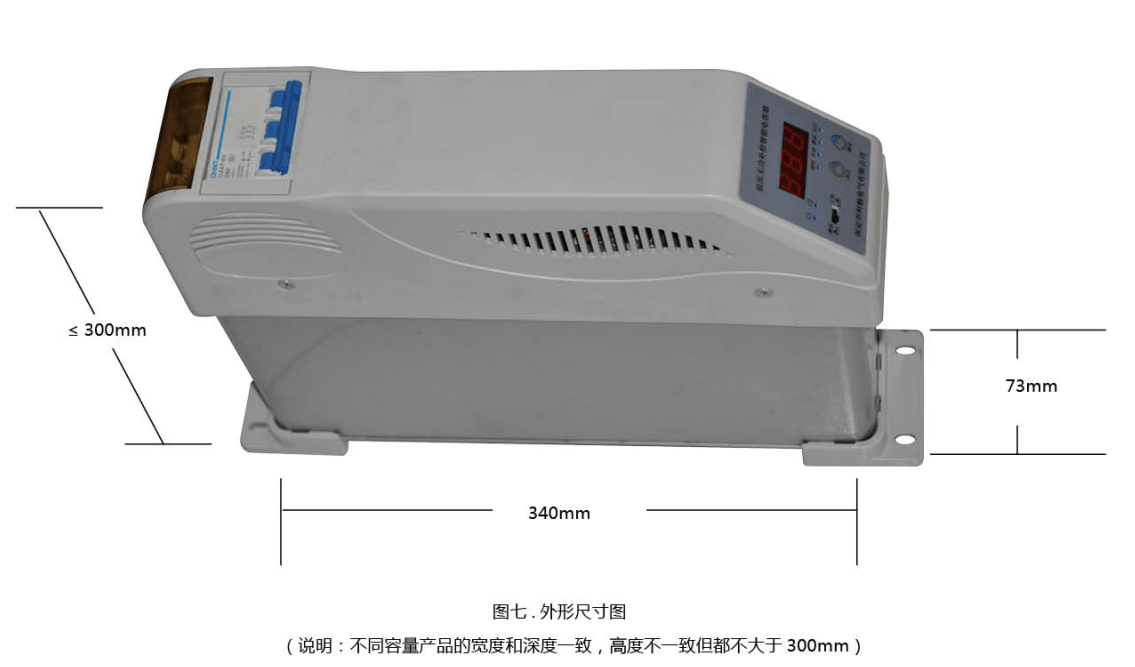

低壓無功補償智能電容器

一、功能特點KC-ZM低壓無功補償智能電容器是0.4kV低壓配電網高效節能、降低線損、提高功率因數和改善電能質量的新一代無功補償設備，它是以兩臺（A型接法）或者一臺（Y型

詳細信息

一、功能特點

KC - ZM 低壓無功補償智能電容器是0.4 kV 低壓配電網高效節能、降低線損、提高功率因數和改善電能質量的新一代無功補償設備，它是以兩臺（ A 型接法）或者一臺（ Y 型接法）電力電容器為主體，采用微電子軟硬件技術、微型傳感器技術、微型網絡技術和電器制作技術等技術成果，將其智能化，實現低壓電力無功補償及使其能夠可靠工作、使用方便的過零投切、保護、測量、信號、聯機等系列功能，是低壓電力無功自動補償技術的重大突破，可以靈活的使用于低壓無功補償的各種場合，改變了現有無功自動補償設備的結構模式，具有結構簡潔、生產簡易、性能提高、成本降低、維護簡便的多項優點。

二、整機的工作原理

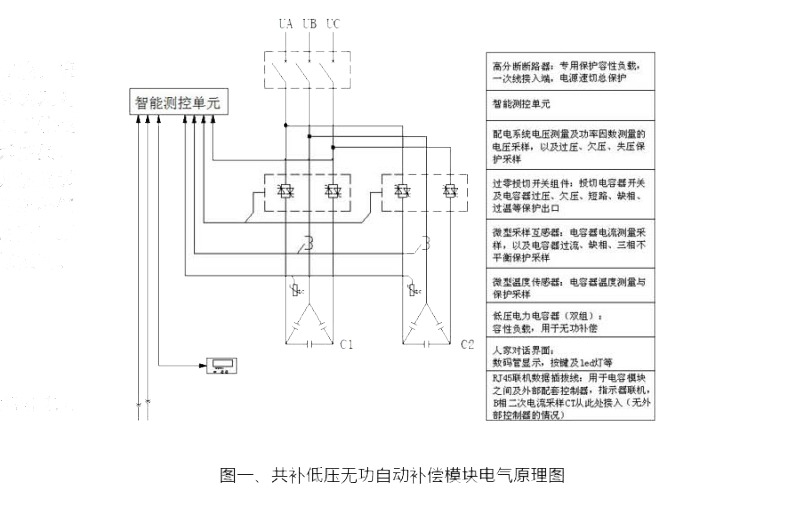

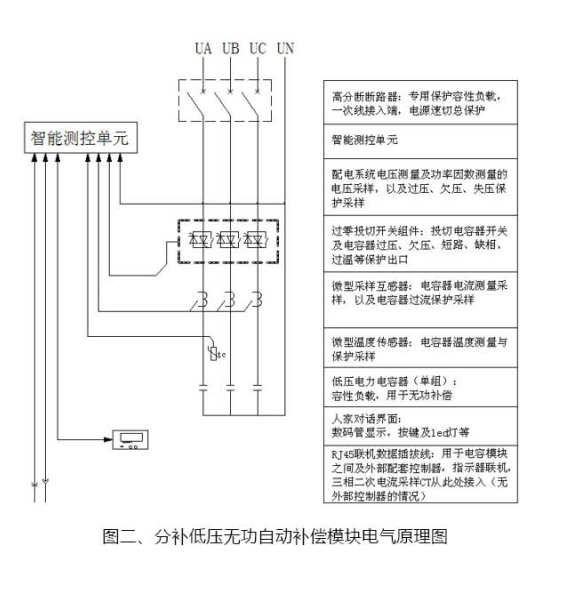

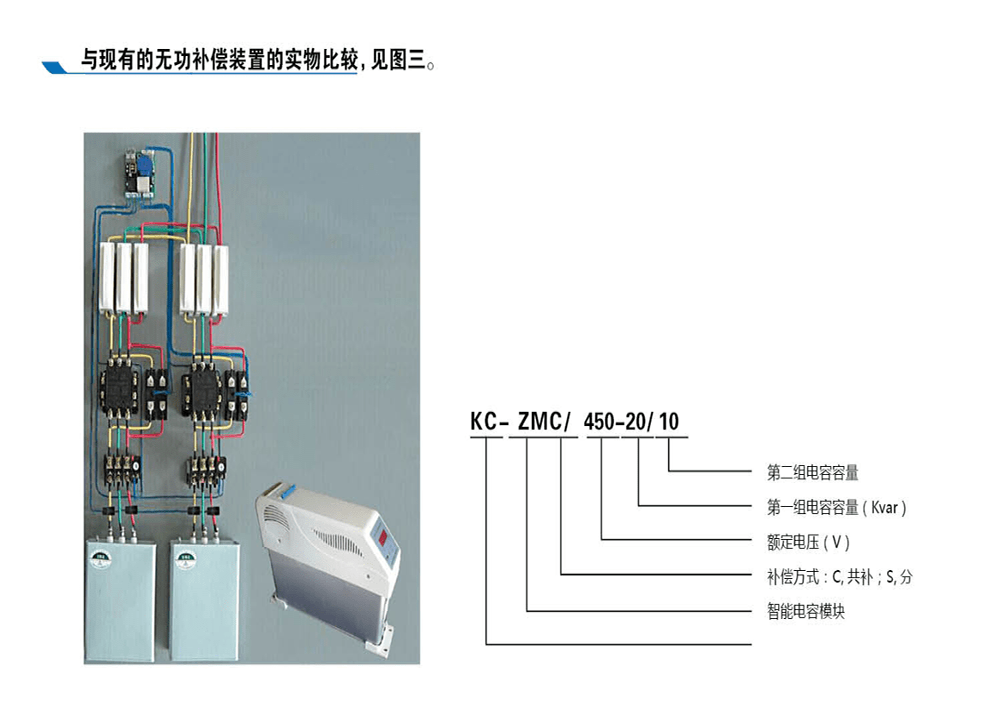

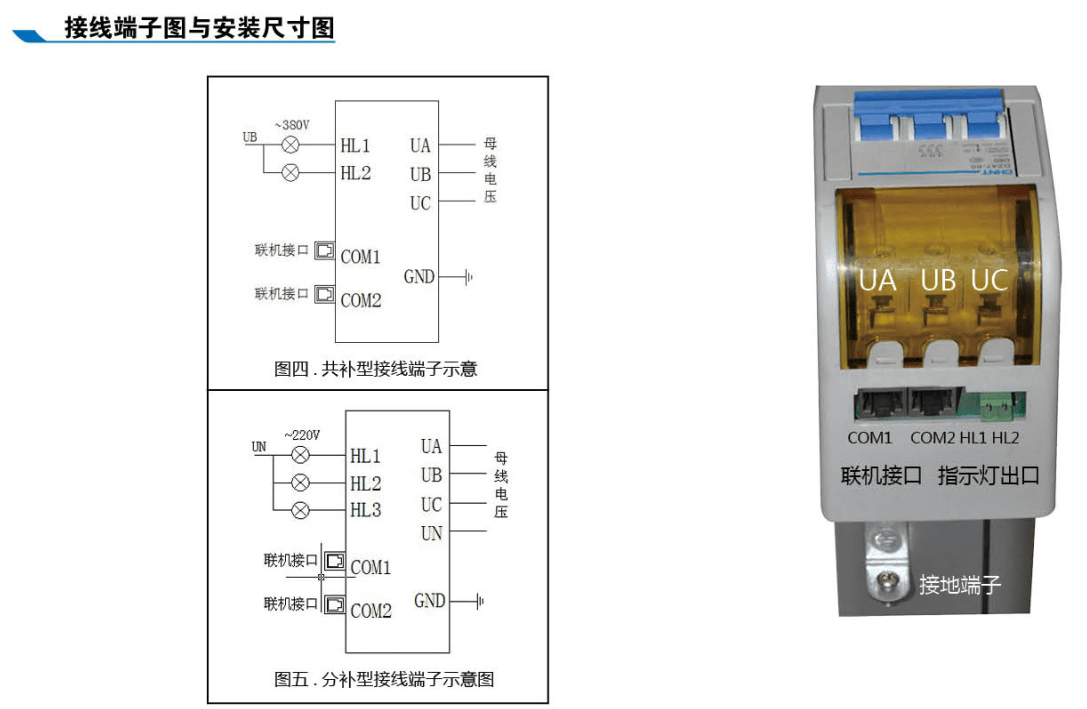

產品由智能測控單元，電容零投切開關電器組件，電流采樣組件，微型斷路器和電力電容器等元器件組成，原理圖見圖一（共補）和圖二（分補）。

各組件工作原理

1.智能測控單元

智能測控單元中各電子元器件均采用寬溫型和工業級元件，能夠適用溫度變化大，電磁干擾嚴重的惡劣環境，能夠長時間可靠的工作運行。硬件電路設計及軟件編程方面采用軟硬件雙看門狗設計，增強抗干擾及提高可靠性，設計開機自檢及硬件的開關復位電路，在測控單元出現故障時，能自行分斷復合開關，避免造成過補償而帶來損失。

2.過零投切開關組件

投切低壓電力電容器采用基于晶閘管和大功率磁保持繼電器為開關元件的的“零投切開關電器”，這種開關電器能夠在其觸點兩端交流電壓為零時閉合觸點，在觸點閉合時可以在通過其交流電流為零時斷開觸點，從而保證在投切負載的過程中產生的涌流極小。觸發電路采用光電觸發方式，實現一二次系統隔離。具有完備的過電壓（dv/dt)過電流（di/dt )保護電路，主要元件晶閘管及磁保持繼電器均采用國內外知名生產廠家，質量穩定可靠。

3.微型斷路器組件

微型斷路器采用專用的保護容性負載的高分斷微型斷路器，用于電流速切總保護，避免跳開上級開關，同時作為電源的接入端子和電源總開關。電力電容器組件電力電容器組件釆用自愈式并聯電容器，三相電容器單元中各相的電容偏差小于5%;過負荷能力強，24小時中由系統電壓調整及波動引起的1倍過電壓允許累計不超過8小時，1.3倍過電流允許連續運行；具有快速放電能力，放電電阻使電容器斷電后2分鐘內放電至50V一下；電容器能夠承受2.15Un交流電壓歷時10s ,具有良好的自愈性和耐涌流能力，使用壽命長。

三、主要功能

&diams;測量功能

配電網電壓，電流，功率因數，無功功率等測量
配電網系統頻率測量，電容器體內溫度測量
電流取樣互感器極性自動判別，接入時無需考慮極性要求

&diams;控制功能

根據測量的配電網各參數進行系統運算，控制電容器投切；

根據無功功率缺額補償，相同容量的電容循環投切，不同容量的電容按編碼投切，提高補償的精度。

補償模塊既可單臺獨立采樣工作，也可以多臺通過RS-485總線進行聯機，形成一個系統工作，補償形式靈活多變，并可通過簡單的增
加或者減少電容器來方便的實現增容或減容。

&diams;保護功能

電壓超上限保護，當系統電壓超過設定上限值時，快速切除電容器；

電壓超下限保護，當系統電壓超過設定下限值時，快速切除電容器；

諧波保護功能，超過諧波保護定值，快速切除電容器；

低電流保護，當采樣的電流低于最大電流5%時，快速切除電容器；

溫度超上限保護，當電容器體內的溫度超過設定溫度上限時，快速切除電容器；

當電容器回路發生短路時或者電流超過電容額定電流10倍時，100mS內電容器模塊上的高分斷斷路器斷開，避免上級開關跳閘。

&diams;參數設定功能

低壓無功補償智能電容器具有背光液晶顯示，配合按鍵進行人家對話：

過電壓、欠電壓、過溫度、過諧波等保護限值可設定
延時時間，功率因數門限，投入及切除無功功率上限等控制參數設定；

電流互感器變比等測M參數設定。

&diams;信號指示功能

電容器投退狀態信號指示；
電壓、電流、溫度、諧波等參數越限信號指示；
手動/自動狀態信號指示

&diams;通訊功能

低壓無功補償智能電容器配備RM5網絡屏蔽專用聯機網線，多臺工作時自動產生一臺主機，其余則為從機，構成系統工作；個別從機故障自動退出，不影響其余工作，主機故障自動退出后在其余從機中自動產生一臺新的主機，組成新的系統工作，容量相同的電容器按循環投切原則，容量不同的電容器則按適補原則投切。低壓無功補償智能電容器既可以與配套控制器使用也可以直接使用。
