產品概述
x系列數顯電測表適用于電力電網,自動化控制系統中。可與互感器、分壓器、分流器、電量變送器等配套使用對電網中的電壓、電流,功率、功率因數、頻率等電量參數進行測量,電流變比CT,電壓倍率PT可通過面板薄膜按鍵自由設定,該系列產品具有精度高,隔離性強,性能穩定,抗震動等優點。可直接替代原有的指針式儀表,產品符合GB/T13978。產品特點
●采用高可靠性工業級DSP、數據采集速度快,測量精度高,運算處理速度快●強大的數據采集和處理功能,可實現對各種電量參數的測量
●體積小、安裝方便,采用自鎖面板安裝機構,無需螺絲固定即可安裝
●接線方便靈活,三相三線制、三相四線制儀表通用。
●四位LED數碼實時顯示,儀表可通過顯示面板按鍵設定顯示值
●標準CT輸入,標準PT輸入或直接輸入

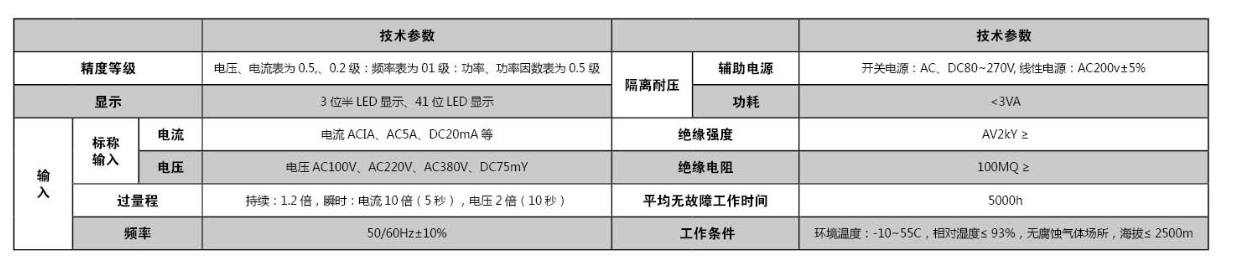

主要功能

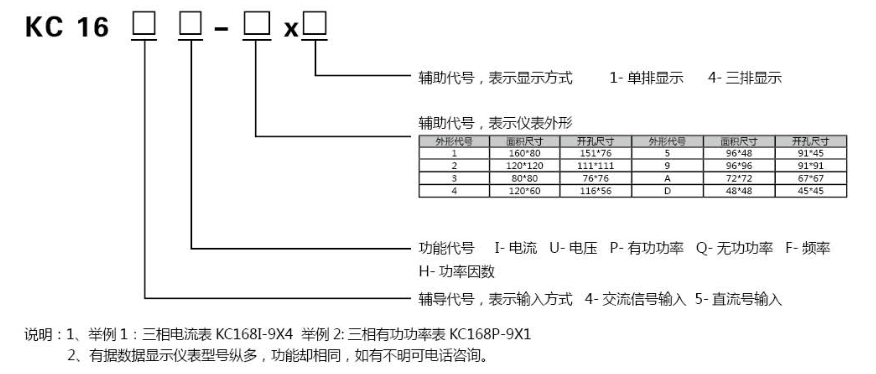

命名意義

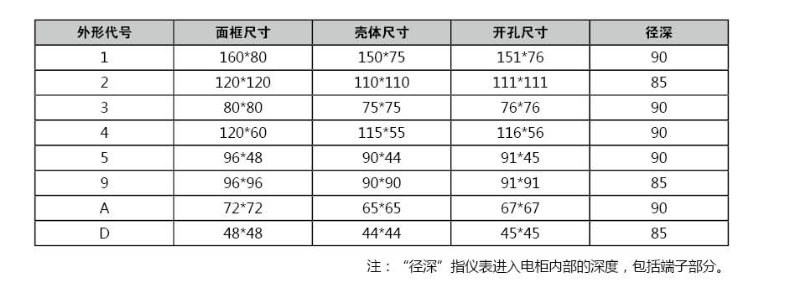

外形及開孔寸
訂貨范例
型號:KC168I9X4(三相電流表）
工作電源:AC220V或AC/DC80-265V輸入CT:100/5A接線方式:三相四線(3P4L
型號:KC168U-9X4(單相電壓表）
工作電源:AC220或AC/DC80-265V輸入CT:100v接線方式:單相
型號:KC168P-9X4(三相功率表)
工作電源:AC220V或AC/DC80-265V輸入CT450接線方式:單相

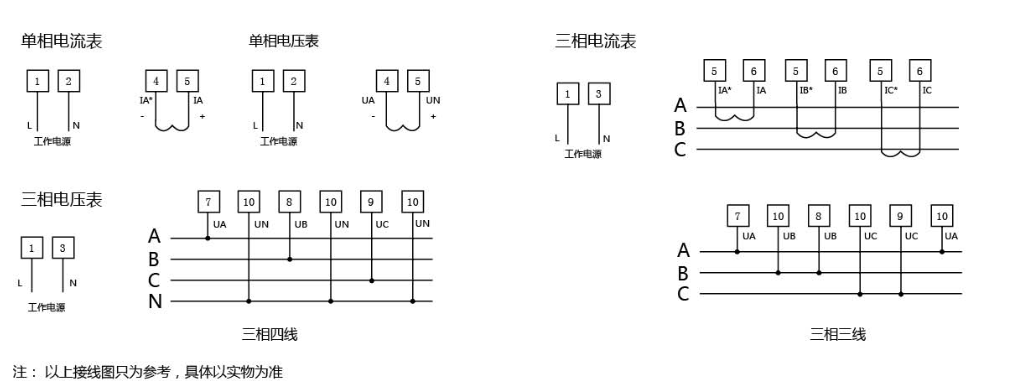

儀表接線圖

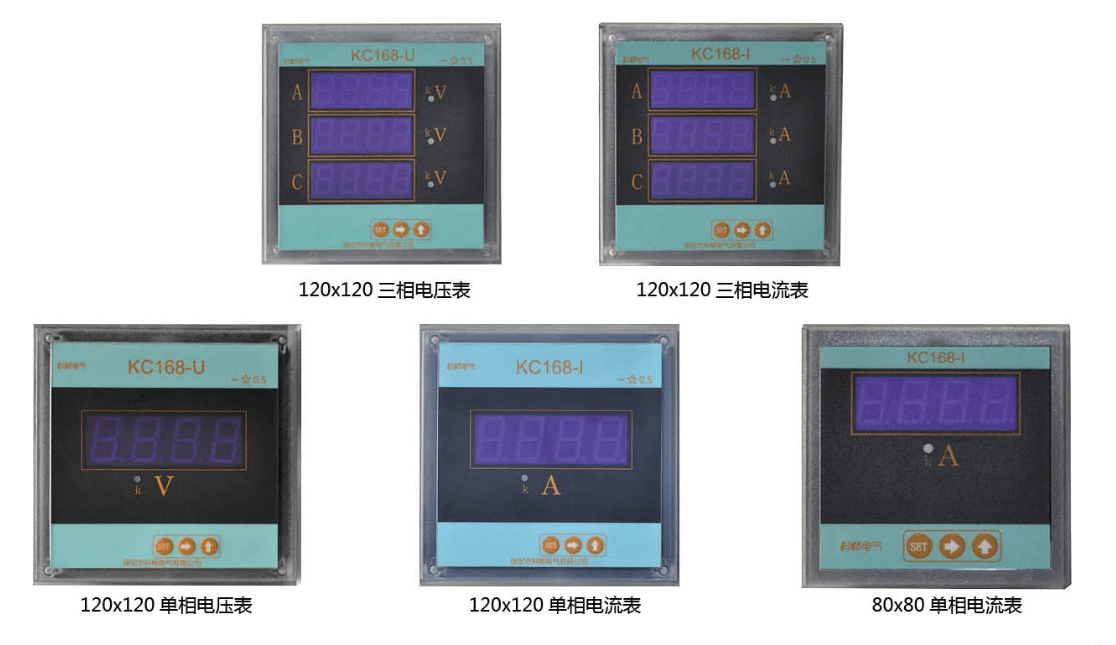

儀表圖片
