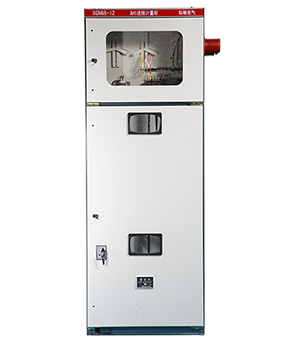

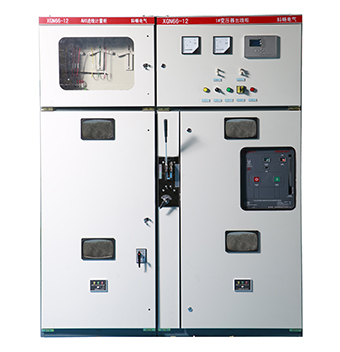

型號：XGN66(GGX2)型
封閉式高壓開關柜
一、概述:
XGN66- 12型開關柜適用于3 -12kV三相交流50HZ單母線系統中，作為接受和分配電能之用，屬于新-代小
型化城鄉電網設備，具有小型化、結構合理、安全可靠、運行操作簡單等特點，滿足電力市場及城網、農網改
造、箱式變電站的需求。XGN66- 12 (GGX2-12)型高壓開關柜是國家機械部和電力工業部聯合組織設計
開發,以替代GG-1A型高壓開關柜的一種新型產品。本開關柜符合IEC298國際標準、GB3906- 91國家標準的要
求，并具有可靠的“五防閉鎖功能”。本開關柜可配用ZN21、VS1, ZN66、ZN28或其它型號的真空斷路器，
兼容性強，美觀大方，且維護方便，是一種性能優越的配電裝置。
根據《高壓開關設備型號編制辦法》和GB/T2900.20- -94《電工術語高壓開關設備》的相關規定，將原產品
型號"GGX2-12"更改為“XGN66-12”,二者的技術參數及性能完全相同。
型化城鄉電網設備，具有小型化、結構合理、安全可靠、運行操作簡單等特點，滿足電力市場及城網、農網改
造、箱式變電站的需求。XGN66- 12 (GGX2-12)型高壓開關柜是國家機械部和電力工業部聯合組織設計
開發,以替代GG-1A型高壓開關柜的一種新型產品。本開關柜符合IEC298國際標準、GB3906- 91國家標準的要
求，并具有可靠的“五防閉鎖功能”。本開關柜可配用ZN21、VS1, ZN66、ZN28或其它型號的真空斷路器，
兼容性強，美觀大方，且維護方便，是一種性能優越的配電裝置。
根據《高壓開關設備型號編制辦法》和GB/T2900.20- -94《電工術語高壓開關設備》的相關規定，將原產品
型號"GGX2-12"更改為“XGN66-12”,二者的技術參數及性能完全相同。
二、主要特點:
- 柜體結構采用組裝式，無須焊接，具有較高的機械強度，優美的外觀;
- 柜體后部上方采用GN30- 12旋轉隔離開關、下隔離采用GN19- 12C隔離開關，具有按程序操作的可靠的機械聯鎖裝置，為操作人員與設備提供可靠的安全性保護;
- 采用的主開關為整體式結構，可選配: ZN63- -12 (VS1-12). VD4- -12等斷路器;
- 主開關、隔離開關及柜門之間均采用強制性機械閉鎖方式，產品滿足“五防”功能要求，可與環網柜任意組合應用。
三、使用環境條件:
- 環境溫度:上限+4℃,下限-25℃;
- 海拔高速:不高于1000m;
- 相對濕度:日平均值不大于95%，月平均值不大于90%;
- 地震烈度:不超過8度;
- 沒有火災，爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所，戶內使用。
