產品概述
KC7805產品是根據當前中壓系統開關柜技術發展而設計開發的一種新型的模塊化，智能型的操作測量顯示裝置。
該產品集主回路模擬顯示、帶電顯示及閉鎖、溫濕度數字實時顯示、自動加熱除濕控制、斷路器分合閘狀態指示、儲能、接地開關指示、手車位置指示、智能防誤語音提示、手動自動儲能選擇、遠程就地切換、分合閘操作及RS485通訊接口等功能于一體，可根據需要選配。該產品以一體化布局配套裝備于開關柜，將大大簡化面板結構設計，美化開關柜的面板布局，完善開關狀態的指示功能和安全性能。
該產品可用于3-40kV戶內開關柜，適用于中置柜、手車柜、固定柜、環網柜等多種柜型。
主要技術指標
♦溫度：周圍空氣溫度上限為55°C ,且24小時內的平均值不超過35°C ;周圍空氣溫度下限-25°C
♦濕度：大氣相對濕度在周圍環境溫度40°C時不得高于50%RH,在較低的溫度下允許有較高的相對濕度，例如在20°C時可達到95%RH,對由于溫度變化產品表 面偶爾產生的凝露已經采取特殊措施。
♦安裝：與垂直面的安裝傾斜度不超過5度；應安裝在沒有顯著振動和沖擊的地方。

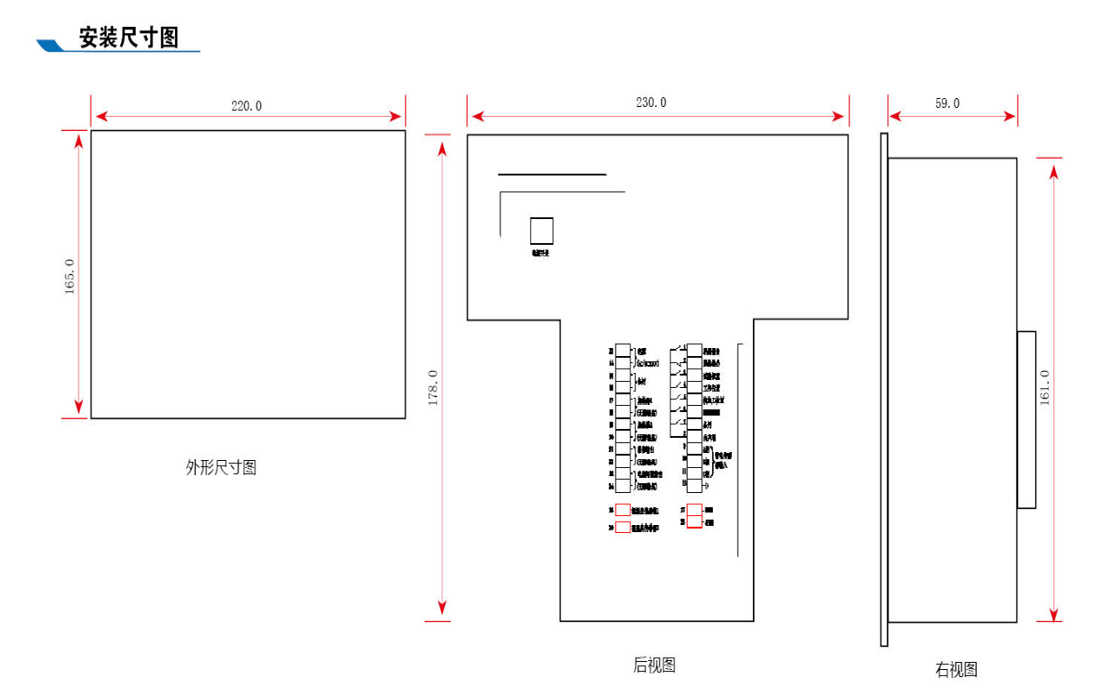

♦開孔尺寸：220mm*165mm
♦防護等級：IP20;
♦電氣參數電源：AC85-265V或者DC90-375V;功耗：<=15VA;介質強度：AC2000V;絕緣性能：>=100MQ;抗電磁干擾性能：符合IEC255-22的標準規定；
♦濕度測置范圍：0-100%RH;溫度測置范圍：-25°C -120°C ;人體接近感應時間：<= 3秒；動態閃爍頻率：1次/秒；
♦測置精度濕度測置：±3.0%RH;溫度測置：±0.4°C;
主要功能簡介

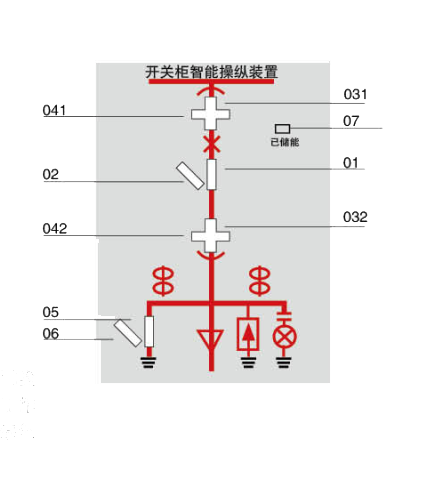

♦斷路器狀態顯示
斷路器合閘并且分閘回路完好時，紅色01模擬條發光；
斷路器分閘并且合閘回路完好時，綠色02模擬條亮；
♦手車位置指示
無源觸點輸入，工作位置觸點閉合時，紅色03①、03②垂直模擬條發光，顯示斷路器位于工作位置。試驗位置觸點閉合時，綠色04①、04②水平模擬條發光，顯示斷路器處于試驗位置。手車位于試驗位置和工作位置之間時，發光條03①、03②、04①、04②同時閃爍。手車移出開關柜時，紅色03①、03②和綠色04①、04②均不發光，表示手車已經斷電。
♦接地開關位置顯示
無源接點輸入閉合，紅色05垂直模擬條發光，顯示接地開關合閘。無源接點輸入斷開，綠色06水平模擬條發光，顯示接地開關分閘。
♦彈簧儲能顯示
無源觸點閉合，黃色07指示發光，顯示斷路器已儲能。
♦帶電顯示及閉鎖功能
1. 啟動電壓（kV ) :0.15-0.65倍的額定相電壓
2. 閉鎖啟控電壓（kV ) :0.65倍的額定相電壓；
3. 當三相同時不帶電時，閉鎖解除燈亮，啟動電磁鎖動作。
♦自動加熱除濕控制
可帶1-2路溫濕度傳感器及輸出接點，并且用戶可根據需要在出廠時設定加熱/除濕/排風輸出的上下限，當環境濕度大于上限值或者其溫度小于下限值時，啟動加熱，濕度小于下限值或者溫度大于上限值時，停止加熱；當環境溫度^ 45°C時，無條件停止加熱，防止過熱損傷。
♦智能語音防誤提示功能
1. 當斷路器合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示"請分斷路器"；
2. 接地開關合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示"請分接地開關"；
3. 斷路器合閘狀態、接地開關合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示"請分斷路器，請分接地開關"。
4. 分合閘功能
裝置面板上設有分閘/合閘轉換開關（或者按鈕）、遠方/就地轉換開關、儲能開關等操作開關，方便用戶操作。
♦溫濕度顯示
第一路的溫濕度和第二路的溫濕度交替顯示，兩排數碼管，上面顯示溫度，下面顯示濕度。
♦通訊功能（可選配）
裝置具有RS485通訊接口，配置標準的MODBUS通訊規約。

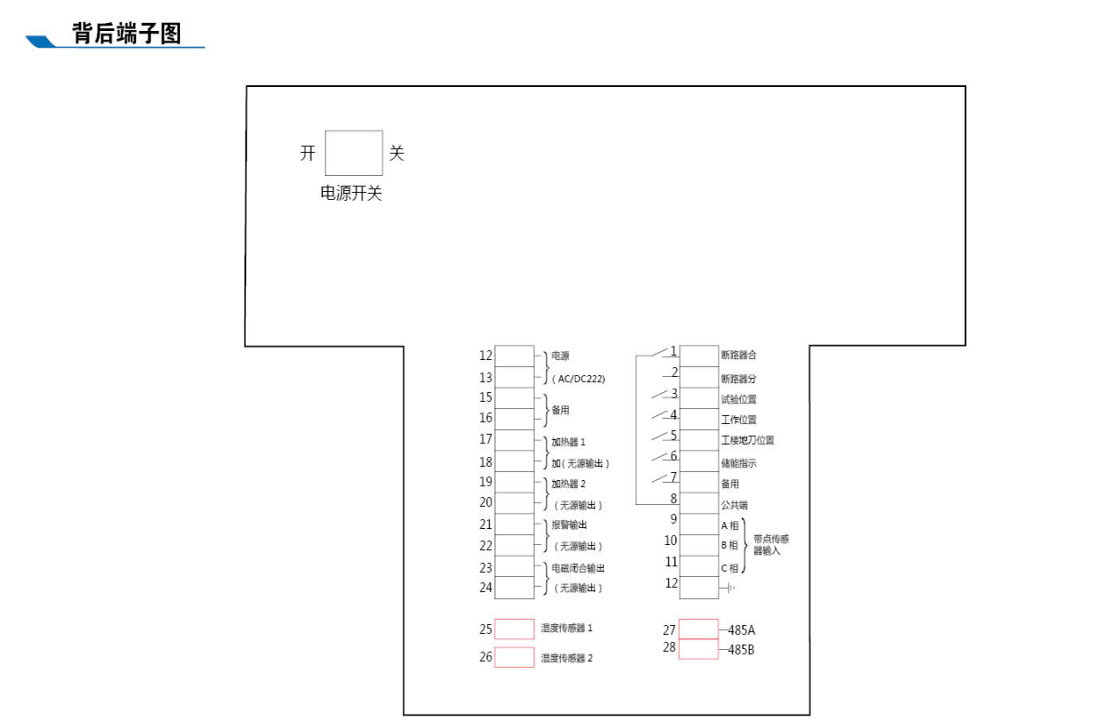

控制及設置
1.可帶2路溫濕度傳感器及輸出接點，數碼管可以顯示溫濕度數值；
2.可根據需要設置溫濕度上下限值；
3.當測量到環境濕度大于設定濕度上限或者溫度低于設定溫度下限時，啟動加熱器，加熱指示燈1 (2)亮，同時端子加熱器輸出1(2)閉合，直到濕度小于設定濕度或者溫度大于設定溫度上限時，關閉加熱器,加熱器指示燈滅，加熱輸出端子斷開。
4.當環境溫度大于設定溫度上限時，端子過溫/排風輸出閉合。
5.環境溫度大于設定溫度上限時，加熱無條件退出，防止過熱損傷。
